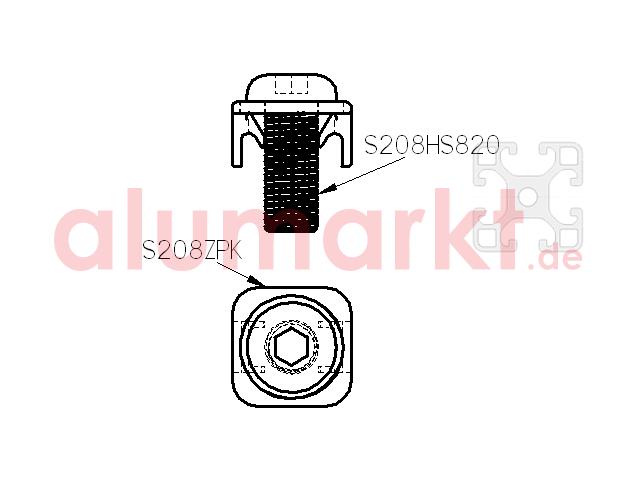

Zentrierplattensatz 8K für Flächenelemente

Daten
Artikelnummer: S208ZPKS
Baureihe: Nut 8
Material: PA, St verzinkt
Maße: 18,4 x 18,4 x 8
Einheit: Satz
Gewicht: 0,012 Kg
File Download

Hinweis
Die Zentrierplatte 8K wird für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand, wenn in den Nuten Flächenelemente verbaut werden, verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Vebaubar mit allen Profilen der Baureihe 8.
