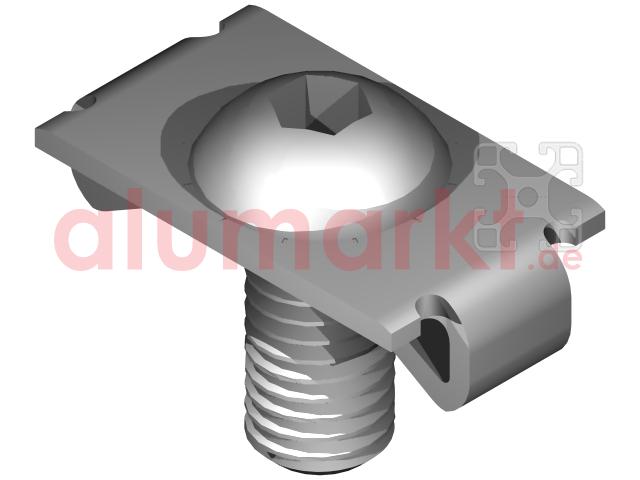

Zentrierplattensatz 8 Typ B 30

Daten
Artikelnummer: S208ZPS30
Baureihe: Nut 8
Material: ST verzinkt
Maße: 28 x 17 x 10,2
Einheit: Stk.
Gewicht: 0,013 Kg
File Download

Hinweis

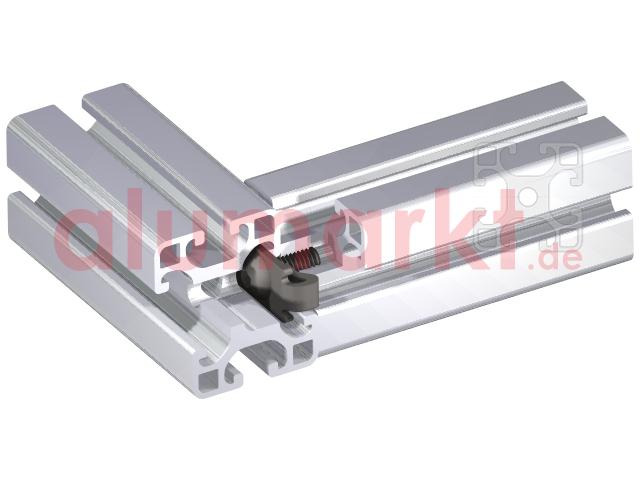

Zentrierplatten werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Vebaubar mit allen Profilen der Baureihe 8 des Rasters 30.
