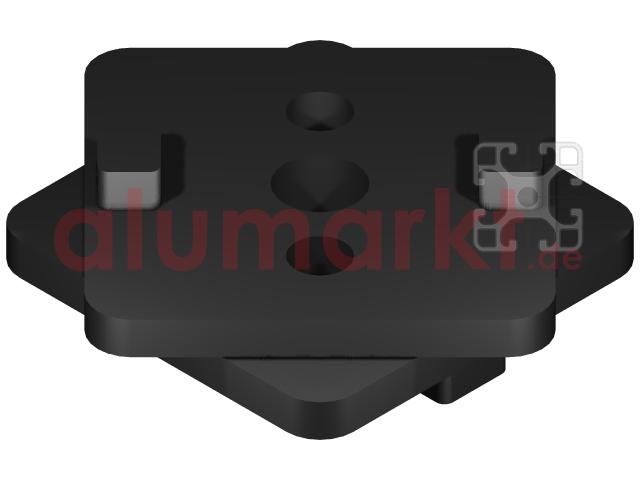

Positions Verbindungssatz 8

Daten
Artikelnummer: S208PVS
Baureihe: Nut 8
Material: ZN beschichtet

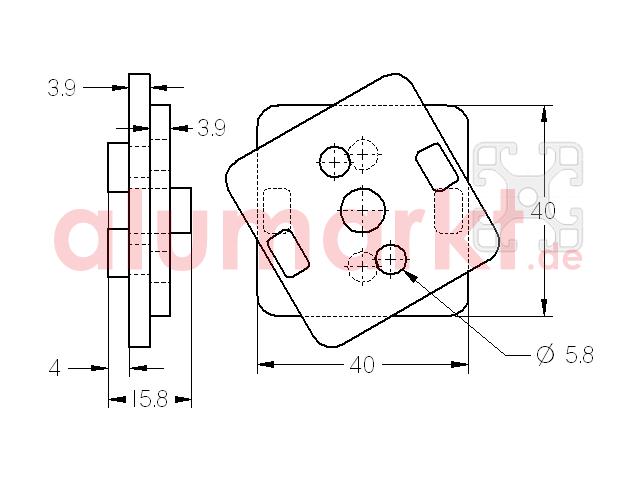

Maße: 40 x 40 x 8
Einheit: Satz
Gewicht: 0,071 Kg
File Download

Hinweis
Der Positionsverbindungssatz dient zur verstellbaren Winkelverbindung zweier Profile. Der Kreuzwinkel kann in 5° Schritten gewählt werden. Durch die Verzahnung der beiden Einzelteile wird die Winkellage gesichert. Die zulässige Höchstbelastung liegt bei max. 20 Nm. Ab einer Belastung von 10 Nm müssen die beiden Hälften verstiftet werden. Verbaubar mit allen Profilen der Baureihe 8.
